WHC蝸輪蝸桿減速機

圓弧齒圓柱蝸輪減速機符合部頒標準JB2318-79，達到標準化、系列化的要求。適用于冶金、礦山、起重、運輸、化工、建筑等各種機械設備的減速傳動。本系列蝸輪減速機輸入功率范圍在0.4-163KW之間；輸入扭矩在11-2600kgf·m之間，輸入軸轉數一般不大于1500轉/分；高速軸可正反兩向運轉；工作環境溫度低于0℃時，起動前潤滑油必須加溫到0℃以上。

產地：中國>河北>滄州>吳橋縣

供應商：河北海洋傳動機械制造有限公司

技術咨詢熱線：

0317-7233222 7236959　7236222

WHC蝸輪蝸桿減速機詳細內容介紹information

WHC蝸輪蝸桿減速機符合部頒標準JB2318-79，達到標準化、系列化的要求。高速軸可正反兩向運轉；工作環境溫度低于0℃時，起動前潤滑油必須加溫到0℃以上。適用于冶金、礦山、起重、運輸、化工、建筑等各種機械設備的減速傳動。本系列蝸輪減速機輸入功率范圍在0.4-163KW之間；輸入扭矩在11-2600kgf·m之間，輸入軸轉數一般不大于1500轉/分；

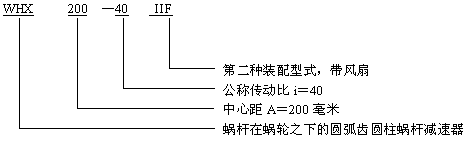

WHC蝸輪蝸桿減速機表示方法

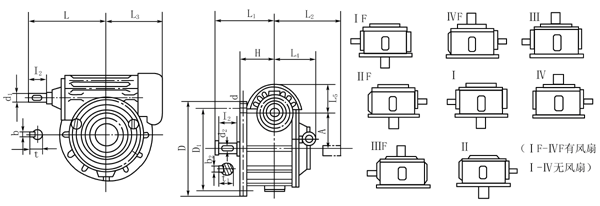

WHC蝸輪蝸桿減速機選型參數：

型號	a	L	L ₁	L ₂	L ₃	L ₄	L ₅	H	D	D ₁	d	d ₁	d ₂	b	b ₁	t	t ₁	I ₁	I ₂	重量 kg
WHC120	120	245	257	257	218	140.5	117.5	140	330	290	M12	35	55	10	16	37.8	58.5	70	110	95
WHC125	125	235	237	237	225	140	125.5	140	330	290	M12	35	55	10	16	37.8	58.5	58	84	100
WHC150	150	294	274	274	255	161	136.5	160	400	360	M16	40	65	12	18	42.8	68.9	90	110	155
WHC160	160	290	292	292	265	161	140.5	165	410	370	M16	40	65	12	18	42.8	68.9	82	107	163
WHC180	180	375	298	298	309	181.5	148	185	465	425	M16	45	70	14	20	49	74.2	70	105	190
WHC200	200	360	347	347	365	207	168	200	490	450	M16	50	80	16	24	53.5	85	82	132	308
WHC210	210	390	377	377	370	212.5	174	210	540	490	M20	50	80	16	24	53.5	85	110	170	328
WHC250	250	430	372	372	430	211	193	220	610	560	M20	60	90	18	24	63.9	95	105	132	460
WHC280	280	485	432	432	485	235	213	240	690	630	M24	60	100	18	28	63.9	105.7	105	167	630
WHC300	300	540	467	467	520	238	215	270	750	690	M24	70	100	20	28	74.2	105.7	140	210	787
WHC320	320	525	457	457	525	258	235	260	770	710	M24	70	110	20	32	74.2	116.5	105	167	835
WHC360	360	565	472	472	565	273	250	280	890	810	M30	70	120	20	32	74.2	126.5	105	167	1045
WHC400	400	630	527	527	605	293	270	300	970	890	M30	80	130	24	36	85	137.2	130	202	1450
WHC420	420	680	552	552	665	301	267.5	325	1000	930	M30	90	140	24	36	97	147.2	170	240	1500
WHC450	450	680	562	562	670	321	298	340	1090	1000	M36	80	150	24	40	85	158.5	130	202	1855
WHC500	500	730	627	627	725	350	323	370	1190	1100	M36	90	170	24	40	95	178.5	130	242	2420

傳動比代號	公稱傳動比	型號	WHT		WHX WHS WHC
		輸入轉速 r/min	中心距
		輸入轉速 r/min	80	100	120	125	150	160	180	200	210	250	280	300	320	360	400	420	450	500
1	8	1500	2.5	4.5	7.8	10.1	14.4	19.9	22.5	29.8	34.1	46.1	54.4	84.7	70.4	87.1	110	185.2	—	—
		1000	2.1	3.9	5.7	8.0	10.6	16.1	16.5	24.7	24.8	47.1	50.5	61.8	64.4	80.5	103	134.5	128	163
		750	1.9	3.5	4.6	6.6	8.1	13.4	12.9	20.8	19.5	35.6	44.3	50.1	57.9	73.8	94.6	105.6	119	154
		500	1.5	2.9	3.3	5.0	6.6	10.3	9.2	16.1	13.9	27.8	35.1	35.3	45.3	59.6	77.7	73.1	101	133
2	10	1500	2.0	3.8	6.9	9.4	13.2	16.4	20.5	26.7	32.0	39.7	48.2	77.3	59.8	76.2	97.3	165.4	—	—
		1000	1.7	3.3	4.9	7.4	9.4	13.2	14.6	22.4	22.5	34.1	41.6	54.5	53.8	68.8	88.6	116.4	111	146
		750	1.5	2.9	3.9	6.1	7.5	11.1	11.5	19.1	17.8	29.3	36.3	44.1	47.6	61.2	79.1	91.3	98.5	131
		500	1.3	2.4	2.8	4.7	5.4	8.5	8.5	14.7	12.6	23.1	28.8	31.1	37.7	49.2	64.8	63.7	82.5	111
3	12.5	1500	1.6	2.8	5.7	8.1	10.2	14.9	16.7	20.0	25.7	32.9	43.1	60.4	61.6	73.2	89.3	136.9	—	—
		1000	1.4	2.4	4.2	6.3	7.4	11.9	12.3	16.2	18.6	27.6	37.5	43.3	53.5	65.8	80.5	97.0	105	127
		750	1.2	2.1	3.4	5.2	6.1	10.0	9.7	13.5	14.7	23.4	32.7	34.9	46.5	58.8	71.8	75.6	95.3	116
		500	1.0	1.7	1.3	3.9	4..3	7.6	7.1	10.4	10.7	18.2	25.6	24.2	36.1	47.0	57.4	52.0	78.2	96.8
4	16	1500	1.6	3.0	4.7	6.5	8.8	12.8	14.2	19.2	21.8	29.9	35.6	54.3	46.0	62.7	71.9	123.3	—	—
		1000	1.3	2.7	3.5	5.1	6.7	10.3	10.4	15.8	15.7	26.3	32.1	39.7	41.0	52.0	66.5	87.2	83.4	106
		750	1.2	2.3	2..8	4.3	5.5	8.6	8.3	13.4	12.5	22.7	27.9	31.6	36.5	47.1	60.8	68.7	76.7	99.6
		500	1.0	1.9	2.1	3.3	4.0	6.6	6.1	10.3	9.0	17.7	22.3	22.6	28.7	37.4	49.0	70.6	63.3	84.2
5	20	1500	1.3	2.2	4.0	6.0	7.1	10.3	12.6	15.5	18.4	25.0	33.1	44.8	41.3	49.1	69.4	103.0	—	—
		1000	1.1	1.9	3.0	4.8	5.2	8.1	10.3	12.5	13.3	21.3	29.1	32.5	37.2	44.2	61.9	73.9	64.9	81.2
		750	1.0	1.6	2.4	3.9	4.2	6.7	7.3	10.5	10.5	18.1	25.3	25.6	31.3	38.6	55.5	57.2	58.0	73.2
		500	0.8	1.3	1.8	3.0	3.1	5.2	5.3	8.1	7.7	14.1	19.9	18.6	24.5	30.4	44.2	39.6	46.2	59.7
6	25	1500	1.0	1.9	3.4	4.6	5.9	8.4	10.1	14.3	16.1	20.8	24.7	35.0	34.8	43.4	50.9	87.4	—	—
		1000	0.8	1.7	2.5	3.6	4.4	6.5	7.4	11.5	11.7	16.8	20.4	25.6	29.5	38.3	45.6	61.0	63.1	71.4
		750	0.7	1.4	2.1	2.9	3.5	5.4	5.9	9.6	9.2	14.1	17.2	20.5	25.1	32.8	39.9	47.6	56.1	63.6
		500	0.6	1.2	1.5	2.2	2.5	4.2	4.3	7.4	6.6	10.9	13.5	14.8	19.5	25.8	31.4	32.8	44.7	50.5
7	31.5	1500	1.2	2.1	2.8	4.4	5.4	8.6	8.2	12.8	12.6	19.8	23.2	34.9	30.2	37.1	46.9	73.4	—	—
		1000	1.0	1.8	2.0	3.5	3.9	6.9	6.1	10.5	9.2	17.4	21.2	25.6	26.6	33.9	43.3	51.9	54.4	68.5
		750	0.9	1.6	1.7	2.9	3.2	5.8	4.9	8.9	7.4	15.1	18.3	20.1	23.9	30.7	39.5	40.7	50.0	64.5
		500	0.7	1.4	1.2	2.3	2.4	4.5	3.5	7.0	5.4	11.8	14.6	14.6	18.9	24.5	32.0	27.7	41.1	54.6
8	40	1500	0.9	1.5	2.4	4.1	4.1	6.9	7.3	10.5	10.6	16.8	22.0	25.8	27.3	32.4	45.5	64.1	—	—
		1000	0.8	1.3	1.8	3.2	3.1	5.5	5.4	8.4	7.9	14.2	19.4	18.8	24	28.9	40.8	44.7	42.2	52.8
		750	0.7	1.2	1.5	2.7	2.5	4.6	4.4	7.1	6.2	12.0	16.7	15.4	20.7	25.4	36.2	35.7	37.8	47.8
		500	0.6	1.0	1.1	2.1	1.8	3.6	3.2	5.5	4.7	9.5	13.2	10.8	16.3	20.3	29.0	25.1	30.3	39.0
9	50	1500	0.7	1.3	2.0	3.1	1.8	5.7	5.9	9.8	9.0	14.0	16.5	20.8	23.2	28.8	33.7	49.7	—	—
		1000	0.6	1.2	1.4	2.5	3.5	4.5	4.3	7.8	6.7	11.4	13.8	15.0	19.5	25.3	30.0	35.5	41.7	47.0
		750	0.5	1.0	1.2	2.0	2.3	3.7	3.5	6.7	5.4	9.5	11.7	12.3	16.8	21.8	26.3	28.1	37.4	41.8
		500	0.4	0.8	0.9	1.6	1.5	2.9	2.6	5.2	4.0	7.5	9.1	8.7	13.1	17.2	21.1	19.7	29.8	38.3

WHT、WHX、WHS、WHC型圓弧圓柱蝸桿減速器輸出轉矩（JB2318—79）

傳動比代號	公稱傳動比	型號	WHT		WHX WHS WHC
		輸入轉速 r/min	中心距
		輸入轉速 r/min	80	100	120	125	150	160	180	200	210	250	280	300	320	360	400	420	450	500
1	8	1500	108	203	377	483	700	956	1104	1440	1667	2107	2430	4192	3253	4028	5106	9162	—	—
		1000	138	261	410	565	764	1156	1205	1793	1803	2822	3381	4541	4469	5596	7164	9973	9261	11368
		750	164	312	433	624	803	1284	1239	2009	1882	3254	3949	4857	5351	6831	8820	10345	11466	14308
		500	196	374	465	702	852	1470	1318	2323	1983	3793	4665	5071	6243	8242	10780	10729	14406	18620
2	10	1500	117	220	410	535	793	909	1239	1490	1938	2381	2763	4733	3626	4635	5939	10120	—	—
		1000	149	282	436	629	836	1098	1318	1891	2028	3077	3665	4947	4900	6292	8134	10695	10584	13524
		750	175	333	458	696	879	1215	1363	2117	2107	3508	4243	5274	5782	7458	9673	11055	12446	16072
		500	214	404	490	783	928	1401	1431	2430	2220	4106	5108	5522	6811	8938	11760	11439	15582	20286
3	12.5	1500	117	196	426	574	764	1088	1273	1490	1941	2460	3234	4620	4733	5547	6811	10469	—	—
		1000	149	253	465	665	826	1294	1363	1803	2102	3087	4234	4924	6233	7487	9232	11134	12005	14602
		750	172	291	490	727	879	1441	1431	1999	2186	3479	4910	5229	7154	8869	10947	11450	14524	17738
		500	208	349	521	821	921	1627	1510	2293	2332	4038	5723	5409	8310	10584	13034	11675	17777	22050
4	16	1500	133	250	441	577	833	1156	1352	1744	2073	2597	3028	5263	4067	5586	6409	10898	—	—
		1000	172	327	483	669	935	1382	1476	2156	2220	3420	4106	5668	5459	6938	8918	12554	11564	14308
		750	198	379	512	749	992	1539	1532	2411	2325	3910	4724	5928	6458	8369	10878	13050	14210	17934
		500	238	454	552	844	1053	1744	1634	2764	2456	4537	5606	6311	7546	9898	13049	13411	17444	22540
5	20	1500	128	218	465	670	826	1147	1476	1656	2152	2695	3597	5364	4724	5684	7693	12340	—	—
		1000	166	282	507	794	898	1352	1589	2009	2322	3440	4763	5781	6586	7683	10319	13129	11388	14308
		750	190	322	529	849	950	1480	1645	2234	2400	3881	5468	6006	7370	8918	12270	13433	13573	17248
		500	229	387	579	959	1006	1676	1758	2548	2558	4469	6370	6423	8497	10447	14504	13828	16092	20874
6	25	1500	123	260	473	604	858	951	1476	1980	2330	2891	3469	5184	5018	5929	6733	13095	—	—
		1000	155	327	522	702	937	1107	1589	2362	2513	3489	4292	5646	6390	7850	9075	13157	13769	15680
		750	178	378	545	759	977	1215	1645	2626	2580	3891	4802	5961	7174	8947	10584	13963	16268	18620
		500	212	452	583	852	1031	1372	1758	2979	2738	4449	5557	6221	8212	10417	12348	14312	19208	21952
7	31.5	1500	166	311	469	689	915	1382	1431	2087	1980	3116	3626	6175	4910	6086	7742	13276	—	—
		1000	208	394	512	805	992	1637	1566	2558	2377	4087	4929	6726	6507	8340	10721	13918	14019	17248
		750	242	463	542	888	1047	1823	1622	2871	2479	4684	5664	6908	7752	10016	13034	14234	17052	21560
		500	290	553	577	1000	1108	2087	1713	3293	2614	5419	6047	7190	9016	11809	15631	14741	20776	27048
8	40	1500	160	269	502	801	889	1362	1566	1999	2324	3254	4322	5804	5841	6840	9261	14391	—	—
		1000	200	339	549	922	966	1597	1713	2391	2490	4126	5733	6333	7722	9143	12397	14865	13622	17248
		750	232	922	583	1362	1017	1999	1780	3254	2608	4322	7722	6592	9143	10662	14602	15496	16248	20678
		500	399	1009	626	1597	1078	2391	1882	4126	2742	5733	8761	6829	10662	12495	17179	16161	19208	24990
9	50	1500	147	309	512	716	913	1352	1543	2371	2434	3459	4136	5646	6007	7115	8085	13952	—	—
		1000	184	389	554	826	991	1578	1667	2803	2608	4185	5155	5995	7605	7379	10878	14594	16415	18816
		750	212	450	579	905	1095	1725	1746	3126	2716	4635	5782	6356	8624	10486	12642	15101	19404	22246
		500	253	535	626	1019	1110	1950	1848	3548	2885	5272	6586	6581	9800	12397	14798	15676	22834	26068
